Baureihe VB mit eingebautem Überströmventil

Motorpumpengruppe SMG – Für Industriepumpen Baureihe VB mit eingebautem Überströmventil

TÜV Rheinland

Die SMG Motorpumpen bieten wir Ihnen mit 1400 U/min oder 950 U/min als Standard an, 2800U/min auf Anfrage auch möglich. Die Pumpenanschlüsse sind wie folgt gekennzeichnet: A = Sauganschluss        S = Druckanschluss

Die Pumpen werden in der Standardausführung mit Drehrichtung I = links (mit Blick auf Pumpenwelle) ausgeführt. Die Lage der Pumpenanschlüsse ist drehrichtungsabhängig.

Technische Daten

MOTORPUMPE BAUREIHE SMG - FÜR INDUSTRIEPUMPEN BAUREIHE VB MIT EINGEBAUTEM ÜBERSTRÖMVENTIL MIT 1400 min-1

Details und Anwendungen

  •  Standardausführung:
    • Aggregate bis 9 bar: Druckstufe 2 = 2 bis 9 bar. Nach DIN/EN 12514-1 auf 6 bar begrenzt.
    • Aggregate bis 40 bar: Druckstufe 4 = 15 bis 40 bar
    • Andere Druckstufen gemäß Typenschlüssel bei Bestellung bitte angeben
  • Geeignet für den Einsatz mit Hydraulikölen, Schmierölen, allen Heizölen, Steinkohleteerölen, Kerosinen und vielen anderen selbstschmierenden Flüssigkeiten
  • Die Motorleistungen gelten für Flüssigkeiten mit einer Viskosität bis 80 cSt
  • Von 80 bis 150 cSt. muss der Motor um eine Leistungsstufe – Baugröße – stärker ausgelegt werden

Technische Auswahltabellen für SMG Einzelaggregate mit 1400 min-1 Industriepumpen der Baureihe VB

BaureihengrößePumpentypFörderstrom bei 1400 min-1Motoren-leistungAnschlüsse
1) *		H1 Heizung
Watt

Trieb / Welle

Ø

Artikel-Nr
bei 0 – 9 barbei 30 bar

SMG 1541VBP45 l/h–0,18 kWG 3/8“10025/12350027

für max. Druck

von 9 bar ausgelegt

nach DIN/EN 12514-1

auf max. Druck

von 6 bar begrenzt

und eingestellt





SMG 1542VBM80 l/h–0,18 kWG 3/8“10025/12350028
SMG 1543VBG120 l/h–0,18 kWG 3/8“10025/12350029
SMG 1544VBF160 l/h–0,18 kWG 3/8“10025/12350030
SMG 1545VBGP300 l/h–0,18 kWG 1/2“10038/12350031
SMG 1546VBGM450 l/h–0,37 kWG 1/2“10038/12350032
SMG 1547VBGG600 l/h–0,37 kWG 1/2“10038/12350033
SMG 1548VBHP1000 l/h–0,75 kWG 3/4“16056/18350034
SMG 1549VBHM1500 l/h–0,75 kWG 3/4“16056/18350035
SMG 1550VBHG2000 l/h–1,1 kWG 3/4“16056/18350036
SMG 1551VBHGP3000 l/h–1,5 kWG 1“28075/22350037
SMG 1551-1VBHGPZ3700 l/h–1,5 kWG 1“28075/22350057
SMG 1552VBHGM4500 l/h–2,2 kWG 1“28075/22350038
SMG 1553VBHGG6000 l/h–3 kWG 1“28075/22350039
SMG 1561VBP45 l/h30 l/h0,18 kWG 3/8“10025/12350040

pmax 30 bar













SMG 1562VBM80 l/h60 l/h0,18 kWG 3/8“10025/12350041
SMG 1563VBG120 l/h100 l/h0,18 kWG 3/8“10025/12350042
SMG 1564VBF160 l/h140 l/h0,37 kWG 3/8“10025/12350043
SMG 1565VBGP300 l/h240 l/h0,37 kWG 1/2“10038/12350044
SMG 1566VBGM450 l/h390 l/h0,75 kWG 1/2“10038/12350045
SMG 1567VBGG600 l/h520 l/h0,75 kWG 1/2“10038/12350046
SMG 1568VBHP1000 l/h700 l/h1,5 kWG 3/4“16056/18350047
SMG 1569VBHM1500 l/h1200 l/h2,2 kWG 3/4“16056/18350048
SMG 1570VBHG2000 l/h1700 l/h3 kWG 3/4“16056/18350049
SMG 1571VBHGP3000 l/h2200 l/h4 kWG 1“28075/22350050
SMG 1571-1VBHGPZ3700 l/h3000 l/h4 kWG 1“28075/22350058
SMG 1572VBHGM4500 l/h3600 l/h5,5 kWG 1“28075/22350051
SMG 1573VBHGG6000 l/h4800 l/h7,5 kWG 1“28075/22350052
BaureihengrößePumpentypFörderstrom bei 1400 min-1Motoren-leistungAnschlüsse
1) *		H1 Heizung
Watt

Trieb / Welle

Ø

Artikel-Nr
bei 0 barbei 40 bar

SMG 1922VBM80 l/h50 l/h0,18 kWG 3/8“10025/12390023

für max. Druck

von 40 bar ausgelegt









SMG 1923VBG120 l/h80 l/h0,37 kWG 3/8“10025/12390024
SMG 1924VBF160 l/h120 l/h0,37 kWG 3/8“10025/12390025
SMG 1925VBGP300 l/h200 l/h0,75 kWG 1/2“10038/12390026
SMG 1926VBGM450 l/h360 l/h1,1 kWG 1/2“10038/12390027
SMG 1927VBGG600 l/h480 l/h1,5 kWG 1/2“10038/12390028
SMG 1928VBHP1000 l/h600 l/h2,2 kWG 3/4“16056/18390029
SMG 1929VBHM1500 l/h1000 l/h3 kWG 3/4“16056/18390030
SMG 1930VBHG2000 l/h1400 l/h4 kWG 3/4“16056/18390031
SMG 1931VBHGP3000 l/h2000 l/h5,5 kWG 1“28075/22390032
SMG 1931-1VBHGPZ3700 l/h2700 l/h5,5 kWG 1“28075/22390034
SMG 1932VBHGM4500 l/h3200 l/h7,5 kWG 1“28075/22390033

1) Leitungsanschlüsse Rohrgewinde DIN ISO 228-1
* Für eine einwandfreie Pumpenfunktion müssen die Rohrleitungen nach den strömungstechnischen Grundlagen durch Strangrechnung entsprechend den örtlichen Verhältnissen dimensioniert werden! Der Pumpen- oder Geräteanschluss gibt keinen Hinweis auf die entsprechende Rohrleitungsdimension.

Baureihengröße Pumpentyp Förderstrom Motoren-leistung Abmessungen für IE-3
motorenunabhängig
a a1 b c e1 f3 g1 h k2 s k k3 k4
SMG 1541 VBP 45 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1542 VBM 80 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1543 VBG 120 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1544 VBF 160 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1545 VBGP 300 l/h 0,18 kW 80 40 100 7 G 1/2“ 44 75 63 179 7 359 180 60
SMG 1546 VBGM 450 l/h 0,37 kW 90 40 112 7 G 1/2“ 44 75 71 186 7 396 210 82
SMG 1547 VBGG 600 l/h 0,37 kW 90 40 112 7 G 1/2“ 44 75 71 186 7 396 210 82
SMG 1548 VBHP 1000 l/h 0,75 kW 100 49 125 8 G 3/4“ 67 90 80 268 9,5 555 287 137
SMG 1549 VBHM 1500 l/h 0,75 kW 100 49 125 8 G 3/4“ 67 90 80 268 9,5 555 287 137
SMG 1550 VBHG 2000 l/h 1,1 kW 100 49 140 10 G 3/4“ 67 90 90 278 11 615 337 181
SMG 1551 VGHGP 3000 l/h 1,5 kW 125 63 140 10 G 1“ 80 120 90 340 11 677 337 156
SMG 1551-1 VGHGPZ 3000 l/h 1,5 kW 125 63 140 10 G 1“ 80 120 90 340 10 677 337 156
SMG 1552 VBHGM 4500 l/h 2,2 kW 140 63 160 12 G 1“ 80 120 100 350 13 714 364 160
SMG 1553 VBHGG 6000 l/h 3,0 kW 140 63 160 12 G 1“ 80 120 100 350 13 714 364 160
SMG 1561 VBP 45 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1562 VBM 80 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1563 VBG 120 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1564 VBF 160 l/h 0,37 kW 90 36 112 7 G 3/8“ 38 67 71 172 7 382 210 82
SMG 1565 VBGP 300 l/h 0,37 kW 90 40 112 7 G 1/2“ 44 75 71 186 7 396 210 82
SMG 1566 VBGM 450 l/h 0,75 kW 100 40 125 8 G 1/2“ 44 75 80 206 9,5 493 287 137
SMG 1567 VBGG 600 l/h 0,75 kW 100 40 125 8 G 1/2“ 44 75 80 206 9,5 493 287 137
SMG 1568 VBHP 1000 l/h 1,5 kW 125 49 140 10 G 3/4“ 67 90 90 278 10 615 337 156
SMG 1569 VBHM 1500 l/h 2,2 kW 140 49 160 12 G 3/4“ 67 80 100 288 12 652 364 160
SMG 1570 VBHG 2000 l/h 3,0 kW 140 49 160 12 G 3/4“ 67 90 100 288 12 652 364 160
SMG 1571 VBHGP 3000 l/h 4,0 kW 140 63 190 12 G 1“ 80 120 112 350 12 697 347 137
SMG 1571-1 VBHGPZ 3700 l/h 4,0 kW 140 63 190 12 G 1“ 80 120 112 350 12 697 347 137
SMG 1572 VBHGM 4500 l/h 5,5 kW 140 63 216 15 G 1“ 80 120 132 370 12 790 420 199
SMG 1573 VBHGG 6000 l/h 7,5 kW 178 63 216 15 G 1“ 80 120 132 370 12 790 420 153
SMG 1922 VBM 80 l/h 0,18 kW 80 36 100 7 G 3/8“ 38 67 63 165 7 345 180 60
SMG 1923 VBG 120 l/h 0,37 kW 90 36 112 7 G 3/8“ 38 67 71 372 7 382 210 82
SMG 1924 VBF 160 l/h 0,37 kW 90 36 112 7 G 3/8“ 38 67 71 372 7 382 210 82
SMG 1925 VBGP 300 l/h 0,75 kW 100 40 125 8 G 1/2“ 44 75 80 206 9,5 493 287 137
SMG 1926 VBGM 450 l/h 1,1 kW 100 40 140 10 G 1/2“ 44 75 90 206 10 543 337 181
SMG 1927 VBGG 600 l/h 1,5 kW 125 40 140 10 G 1/2“ 44 75 90 206 10 543 337 156
SMG 1928 VBHP 1000 l/h 2,2 kW 140 49 160 12 G 3/4“ 67 90 100 288 12 652 364 160
SMG 1929 VBHM 1500 l/h 3,0 kW 140 49 160 12 G 3/4“ 67 90 100 288 12 652 364 160
SMG 1930 VBHG 2000 l/h 4,0 kW 140 49 190 12 G 3/4“ 67 90 112 288 12 634 347 137
SMG 1931 VBHGP 3000 l/h 5,5 kW 140 63 216 15 G 1“ 80 120 132 370 12 790 420 199
SMG 1931-1 VBHGPZ 3700 l/h 5,5 kW 140 63 216 15 G 1“ 80 120 132 370 12 790 420 199

Die Maßangaben der Elektromotoren variieren je nach Hersteller, damit sind die Abmessungen für die Motorpumpengruppen nicht verbindlich.

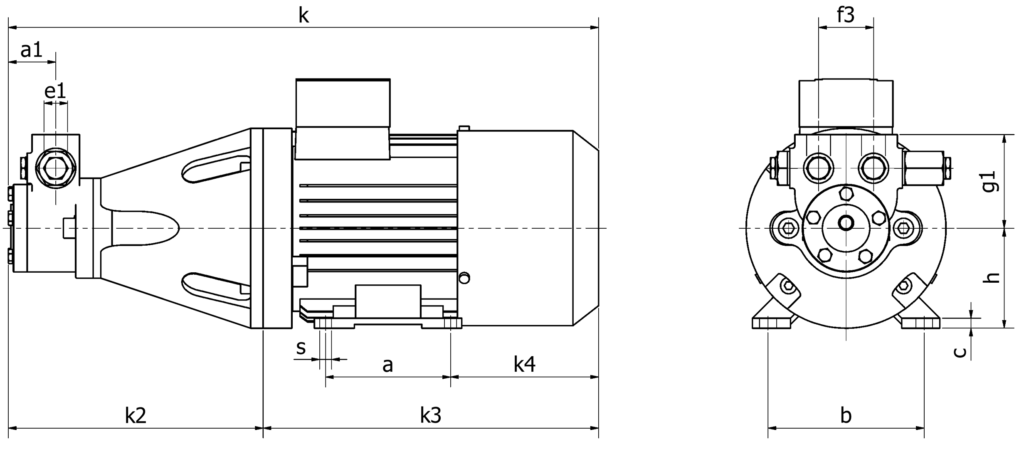

Schema für SMG Einzelaggregate mit 1400 min-1 Industriepumpen der Baureihe VB

Baureihe VB mit eingebautem Überströmventil Grafik

MOTORPUMPE BAUREIHE SMG - FÜR INDUSTRIEPUMPEN BAUREIHE VB MIT EINGEBAUTEM ÜBERSTRÖMVENTIL (SCHWERÖLAUSFÜHRUNG)

Details und Anwendungen

  •  Standardausführung:
    • Aggregate bis 9 bar: Druckstufe 2 = 2 bis 9 bar. Nach DIN/EN 12514-1 auf 6 bar begrenzt.
    • Aggregate bis 40 bar: Druckstufe 4 = 15 bis 40 bar
    • Andere Druckstufen gemäß Typenschlüssel bei Bestellung bitte angeben
  • Geeignet für den Einsatz mit Hydraulikölen, Schmierölen, allen Heizölen, Steinkohleteerölen, Kerosinen und vielen anderen selbstschmierenden Flüssigkeiten
  • Die Motorleistungen gelten für Flüssigkeiten mit einer Viskosität bis 400 cSt
  • Von 400 bis 1000 cSt. muss der Motor um eine Leistungsstufe – Baugröße – stärker ausgelegt werden

Technische Auswahltabellen für SMG Einzelaggregate mit 950 min-1 Industriepumpen der Baureihe VB

Drehrichtung I = links Standardausführung
Bei Drehrichtung D = rechts vertauschen sich die Anschlüsse A = Saug und S = Druck.
Die Drehrichtung kann nur im Werk geändert werden!

BaureihengrößePumpentypFörderstrom bei 950 min-1Motoren-leistung

Anschlüsse

1) *

H1 Heizung
Watt

Trieb / Welle

Ø

Artikel-Nr

bei 0 – 9 barbei 30 bar
SMG 1841VBP30 l/h–0,25 kWG 3/8″10025/12380027

für max. Druck

von 9 bar ausgelegt









SMG 1842VBM55 l/h–0,25 kWG 3/8″10025/12380028
SMG 1843VBG80 l/h–0,25 kWG 3/8″10025/12380029
SMG 1844VBF105 l/h–0,25 kWG 3/8″10025/12380030
SMG 1845VBGP200 l/h–0,25 kWG 1/2″10038/12380031
SMG 1846VBGM300 l/h–0,25 kWG 1/2″10038/12380032
SMG 1847VBGG400 l/h–0,37 kWG 1/2″10038/12380033
SMG 1848VBHP670 l/h–0,55 kWG 3/4″16056/18380034
SMG 1849VBHM1000 l/h–0,75 kWG 3/4″16056/18380035
SMG 1850VBHG1330 l/h–1,1 kWG 3/4″16056/18380036
SMG 1851VBHGP2000 l/h–1,5 kWG 1″28075/22380037
SMG 1851-1VBHGPZ2400 l/h–1,5 kWG 1″28075/22380055
SMG 1852VBHGM3000 l/h–2,2 kWG 1″28075/22380038
SMG 1853VBHGG4000 l/h–3 kWG 1″28075/22380039

SMG 1861VBP30 l/h20 l/h0,25 kWG 3/8″10025/12380040

pmax 30 bar











SMG 1862VBM55 l/h40 l/h0,25 kWG 3/8″10025/12380041
SMG 1863VBG80 l/h60 l/h0,25 kWG 3/8″10025/12380042
SMG 1864VBF105 l/h90 l/h0,25 kWG 3/8″10025/12380043
SMG 1865VBGP200 l/h160 l/h0,55 kWG 1/2″10038/12380044
SMG 1866VBGM300 l/h260 l/h0,75 kWG 1/2″10038/12380045
SMG 1867VBGG400 l/h360 l/h1,1 kWG 1/2″10038/12380046
SMG 1868VBHP670 l/h470 l/h1,5 kWG 3/4″16056/18380047
SMG 1869VBHM1000 l/h800 l/h2,2 kWG 3/4″16056/18380048
SMG 1870VBHG1330 l/h1100 l/h3 kWG 3/4″16056/18380049
SMG 1871VBHGP2000 l/h1400 l/h4 kWG 1″28075/22380050
SMG 1871-1VBHGPZ2400 l/h2000 l/h4 kWG 1″28075/22380056
SMG 1872VBHGM3000 l/h2400 l/h5,5 kWG 1″28075/22380051
SMG 1873VBHGG4000 l/h3200 l/h7,5 kWG 1″28075/22380052

1) Leitungsanschlüsse Rohrgewinde DIN ISO 228-1
* Für eine einwandfreie Pumpenfunktion müssen die Rohrleitungen nach den strömungstechnischen Grundlagen durch Strangrechnung entsprechend den örtlichen Verhältnissen dimensioniert werden! Der Pumpen- oder Geräteanschluss gibt keinen Hinweis auf die entsprechende Rohrleitungsdimension.

Baureihengröße Pumpentyp Förderstrom Motoren-leistung Abmessungen
motorenunabhängig für IE-3
a a1 b c e1 f3 g1 h k2 s k k3 k4
SMG 1841 VBP 30 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1842 VBM 55 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1843 VBG 80 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1844 VBF 105 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1845 VBGP 200 l/h 0,25 kW 90 40 112 7 G 1/2″ 44 75 71 186 7 396 210 82
SMG 1846 VBGM 300 l/h 0,25 kW 90 40 112 7 G 1/2″ 44 75 71 186 7 396 210 82
SMG 1847 VBGG 400 l/h 0,37 kW 100 40 125 8 G 1/2″ 44 75 80 206 9,5 493 287 137
SMG 1848 VBHP 670 l/h 0,55 kW 100 49 125 8 G 3/4″ 67 90 80 268 9,5 555 287 137
SMG 1849 VBHM 1000 l/h 0,75 kW 100 49 140 10 G 3/4″ 67 90 90 278 10 615 337 181
SMG 1850 VBHG 1330 l/h 1,1 kW 125 49 140 10 G 3/4″ 67 90 90 278 10 615 337 156
SMG 1851 VBHGP 2000 l/h 1,5 kW 140 63 160 12 G 1″ 80 120 100 350 12 714 364 160
SMG 1851-1 VBHGPZ 2400 l/h 1,5 kW 140 63 160 12 G 1″ 80 120 100 350 12 714 364 160
SMG 1852 VBHGM 3000 l/h 2,2 kW 140 63 190 12 G 1″ 80 120 112 350 12 697 347 137
SMG 1853 VBHGG 4000 l/h 3,0 kW 140 63 216 15 G 1″ 80 120 132 370 12 790 420 199
SMG 1861 VBP 30 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1862 VBM 55 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1863 VBG 80 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1864 VBF 105 l/h 0,25 kW 90 36 112 7 G 3/8″ 38 67 71 172 7 382 210 82
SMG 1865 VBGP 200 l/h 0,55 kW 100 40 125 8 G 1/2″ 44 75 80 206 9,5 493 287 137
SMG 1866 VBGM 300 l/h 0,75 kW 100 40 140 10 G 1/2″ 44 75 90 206 10 543 337 181
SMG 1867 VBGG 400 l/h 1,1 kW 125 40 140 10 G 1/2″ 44 75 90 206 10 543 337 156
SMG 1868 VBHP 670 l/h 1,5 kW 140 49 160 12 G 3/4″ 67 90 100 288 12 652 364 160
SMG 1869 VBHM 1000 l/h 2,2 kW 140 49 190 12 G 3/4″ 67 90 112 288 12 635 347 137
SMG 1870 VBHG 1330 l/h 3,0 kW 140 49 216 15 G 3/4″ 67 90 132 308 12 728 420 199
SMG 1871 VBHGP 2000 l/h 4,0 kW 178 63 216 15 G 1″ 80 120 132 370 12 790 420 153
SMG 1871-1 VBHGPZ 2400 l/h 4,0 kW 178 63 216 15 G 1″ 80 120 132 370 12 790 420 153
SMG 1872 VBHGM 3000 l/h 5,5 kW 178 63 216 15 G 1″ 80 120 132 370 12 790 420 153
SMG 1873 VBHGG 4000 l/h 7,5 kW 210 63 254 18 G 1″ 80 120 160 370 15 864 494 166

Die Maßangaben der Elektromotoren variieren je nach Hersteller, damit sind die Abmessungen für die Motorpumpengruppen nicht verbindlich.

Schema für SMG Einzelaggregate mit 950 min-1 Industriepumpen der Baureihe VB

Baureihe VB mit eingebautem Überströmventil Schwerölausführung Grafik

Weitere Infos benötigt? Nehmen Sie gerne Kontakt auf mit

Jochen Twellaar

+49 (0) 721/95618-23

twellaar@hptechnik.com

Joachim Rau

+49(0) 721/95618-25

rau@hptechnik.com

Bleiben Sie mit uns im Kontakt

Aktuelle Informationen, Neue Produkte, Neues aus der Industrie

Kontakt

Unsere Partner

Balzer CNC - Fertigung
Braun Messtechnik GmbH
Monarch Düsen Logo
hp-TECHNIK GmbH Industriepumpen, Förderaggregate und Anlagenbau
Facebook Twitter Youtube Linkedin
Unsere Produkte
Unternehmen
Service & Support
Kontakt Informationen

hp Technik GmbH Industriepumpen, Förderaggregate und Anlagenbau

hpTECHNIK
Copyright
2024
hp TECHNIK GmbH Alle Rechte Vorbehalten | Powered by Fancy Media
